Inserções da Série MGMN
Small Craftsman (Shandong) Machine & Tools Co., Ltd. é um dos principais fabricantes e fornecedores de pastilhas da série mgmn na China. Se você estiver indo para o atacado de inserções avançadas da série mgmn em massa, bem-vindo para obter uma cotação de nossa fábrica. Todos os produtos personalizados são de alta qualidade e preço competitivo.
Arestas de corte-duplas e reversíveis para uso

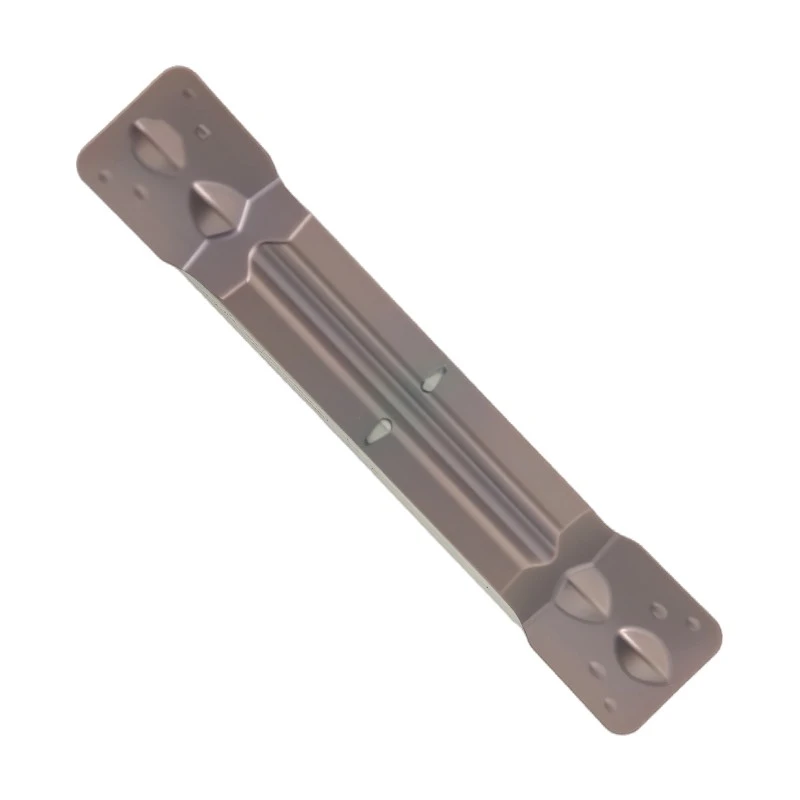

Pastilha padrão retangular para canal em inclinação negativa com um conjunto de arestas de corte nas extremidades frontal e traseira, fornecendo 2 pontas de corte utilizáveis por pastilha. Não possui furo de montagem central e é fixado pela placa de fixação do porta-ferramentas, compatível com porta-ferramentas para canal externo MGEHR e barras de mandrilar para canal interno MGEUR.
Aresta de corte principal quadrada reta, gama completa de tamanhos de largura de ranhura
A aresta de corte apresenta um perfil reto padrão em ângulo-reto. As larguras de canal cobrem 1,5/2/3/4/5/6 mm (série de modelos: MGMN150/MGMN200/MGMN300/MGMN400/MGMN500/MGMN600) com tolerância de largura precisa, proporcionando excelente consistência dimensional para operações de canal e corte-.
Aresta de corte reforçada com chanfro negativo
A aresta de corte vem com um chanfro de brunimento negativo-integrado e a pastilha adota um substrato espesso para suporte robusto da aresta. Ela possui uma rigidez muito maior do que as pastilhas MGGN de{2} corte leve, com notável resistência a impactos e lascamento de arestas.
Série de pastilhas de corte
| Inserir forma | Tipo | Tamanho (mm) | ||||
| B | R | L | S | k | ||
 |
MGMN150 | 1.5 | 0.15 | 16 | 1.2 | 3.5 |
| MGMN200 | 2 | 0.2 | 16 | 1.6 | 3.5 | |
| MGMN250 | 2.5 | 0.2 | 18.5 | 2 | 3.85 | |
| MGMN300 | 3 | 0.4 | 21 | 2.35 | 4.8 | |
| MGMN400 | 4 | 0.4 | 21 | 3.3 | 4.8 | |
| MGMN500 | 5 | 0.8 | 26 | 4.1 | 5.8 | |
| MGMN600 | 6 | 0.8 | 26 | 4.2 | 5.8 | |
| MGGN150 | 1.5 | 0.15 | 16 | 3.5 | ||
| MGGN200 | 2 | 0.2 | 16 | 4 | ||
| MGGN300 | 3 | 0.2 | 21 | 5 | ||
| MGGN400 | 4 | 0.3 | 21 | 5 | ||
| MGGN500 | 5 | 0.8 | 25.86 | 5.8 | ||
| MGGN600 | 6 | 0.8 | 25.86 | 5.9 | ||
| TD-200-C | 2 | 0.2 | 20 | 4 | ||
| TD-300-C | 3 | 0.2 | 20 | 5 | ||
| TD-400-C | 4 | 0.3 | 20 | 5 | ||
| TD-200-J | 2 | 0.2 | 20 | 4 | ||
| TD-300-J | 3 | 0.2 | 20 | 5 | ||
| TD-400-J | 4 | 0.3 | 20 | 5 | ||
| Tipo | MGMN-G/M | MGMN-CG | MGMN-T | |||||
| Foto |  |
 |
 |
 |
 |
 |
 |
 |
| Nota | RD5235-88 | RD5235-V1 | RD5235-J66 | RD5215H | RD3225 | RD5235 | RD5235-D66 | RD6235-J68 |
| Tipo | MGGN-P | MGGN-Q-8 | TD-C | TD-J | ||||||
| Foto |  |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Nota | RD5235 | RD5235-J68 | RD3225 | RD5235 | RD5235-J68 | RD3225 | RD5235 | RD5235-J68 | RD5235 | RD5235-J68 |
